Page Table - Virtual address to physical address

Author: 堇姬Naup

前言

把之前寫到一半的完善好了，丟上來
https://hackmd.io/@naup96321/H1gx5xJDle

qemu monitor

https://qemu-project.gitlab.io/qemu/system/monitor.html
可以用他來讀寫物理記憶體或是做很多事情
把 Qemu 加上 -monitor unix:/tmp/qemu-monitor.sock,server,nowait

後 load 這支
https://github.com/Naupjjin/slub-gdbext/tree/main
就可以通過 socket，來去操作 qemu monitor
qemu_monitor 'monitor_command_string'

import socket

class QemuMonitorCommand(GenericCommand):
    """
	Send a command to QEMU monitor via UNIX socket.

    -monitor unix:/tmp/qemu-monitor.sock,server,nowait
	by. naup
    """

    _cmdline_ = "qemu_monitor"
    _syntax_  = "qemu_monitor 'monitor_command_string'"

    def __init__(self):
        super(QemuMonitorCommand, self).__init__(self._cmdline_, gdb.COMMAND_OBSCURE)
        self.monitor_path = "/tmp/qemu-monitor.sock"

    def do_invoke(self, argv):
        if not argv:
            err("Usage: qemu_monitor 'command'")
            return

        cmd = " ".join(argv) + "\n"

        try:
            with socket.socket(socket.AF_UNIX, socket.SOCK_STREAM) as sock:
                sock.connect(self.monitor_path)
                sock.sendall(cmd.encode())
                sock.settimeout(0.2)

                response = b""
                while True:
                    try:
                        data = sock.recv(4096)
                        if not data:
                            break
                        response += data
                    except socket.timeout:
                        break

                print(response.decode(errors="ignore").strip())

        except Exception as e:
            err(f"Failed to connect to QEMU monitor: {e}")

QemuMonitorCommand()

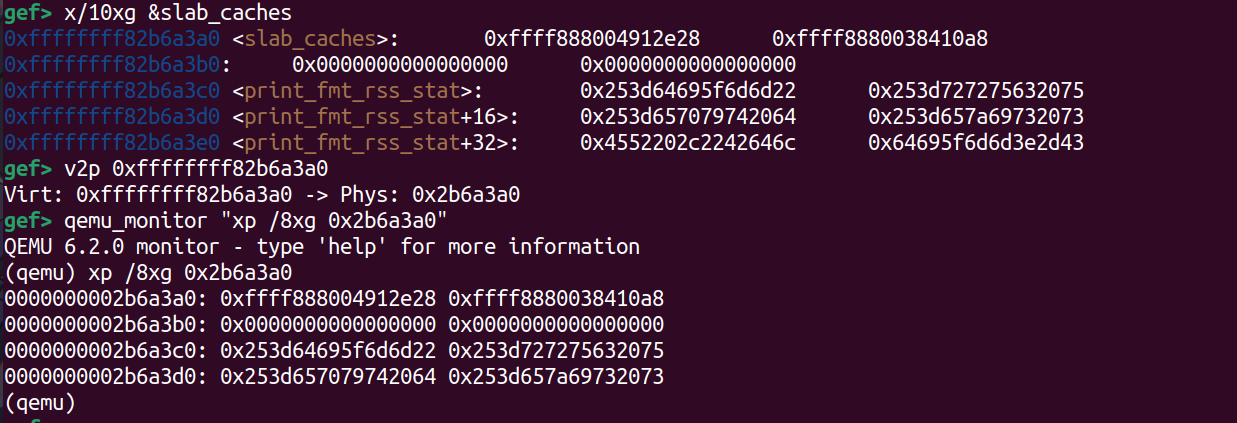

實際用起來長這樣

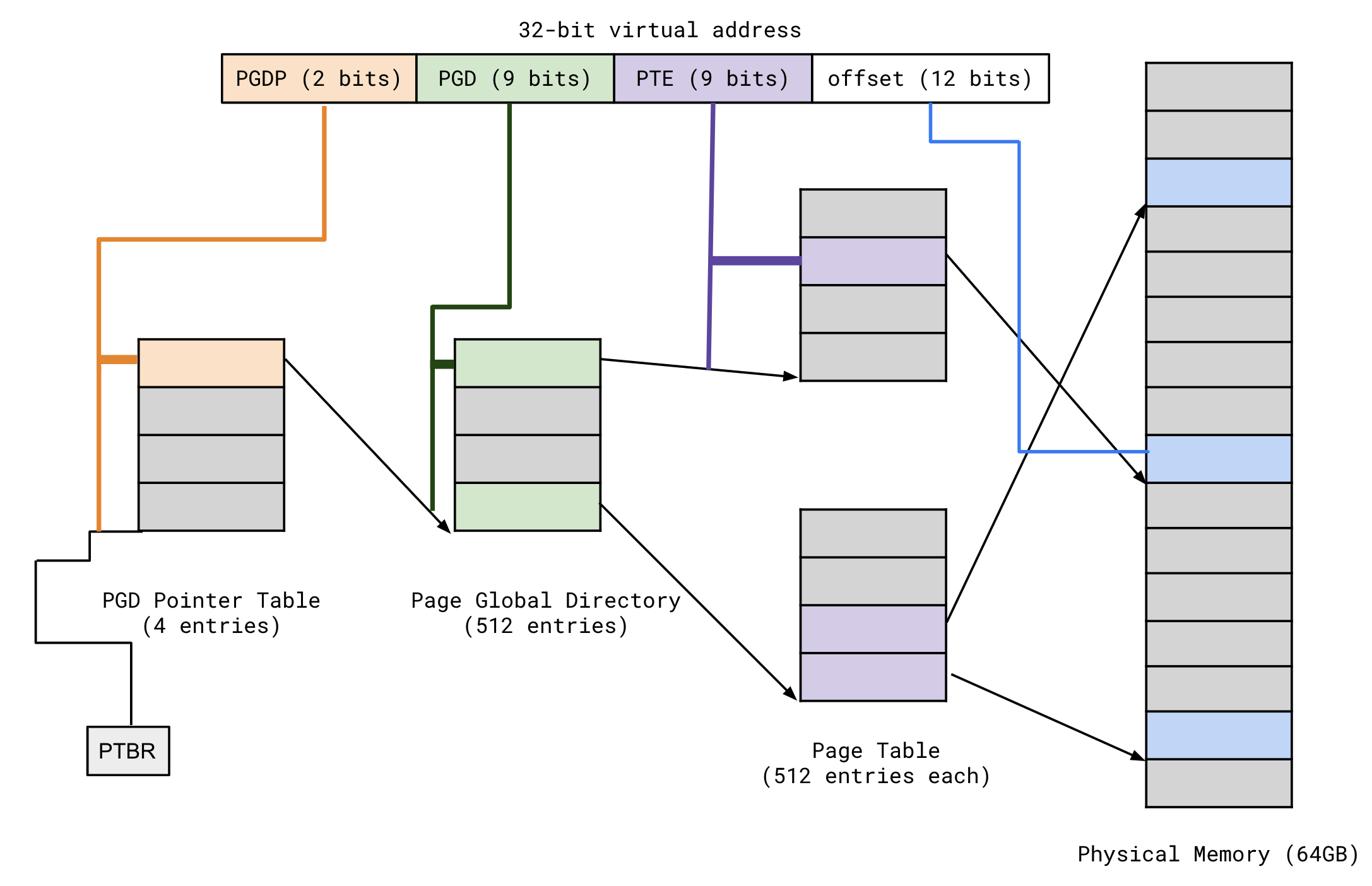

原理

Virtual address 對應的就是 page table offset
通過他來查表可以查出 physical address

VA 實際上只會用到 48 bits，其餘是 Sign Extension
9 bits PML4I (Page-Map Level-4 Index)
9 bits PDPI (Page Directory Pointer Index)
9 bits PDI (Page Directory Index)
9 bits PTI (Page Table Index)
12 bits Physical Page Offset

0xffffffff82b6a3a0

Unused (bits 63–48) : 0xffff (65535)
PML4 Index : 0x1ff (511)
PDPT Index : 0x1fe (510)
PD Index : 0x15 (21)
PT Index : 0x16a (362)
Offset : 0x3a0 (928)

參考該docs的2.5(p.3069)
Intel® 64 and IA-32 Architectures Software Developer’s Manual Combined Volumes: 1, 2A, 2B, 2C, 2D, 3A, 3B, 3C, 3D, and 4

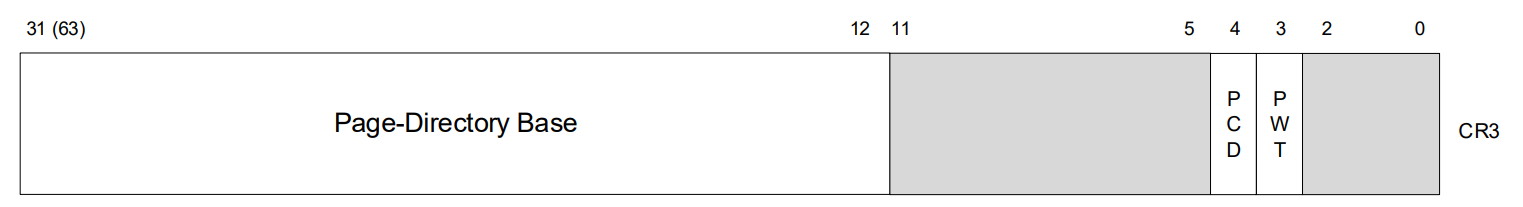

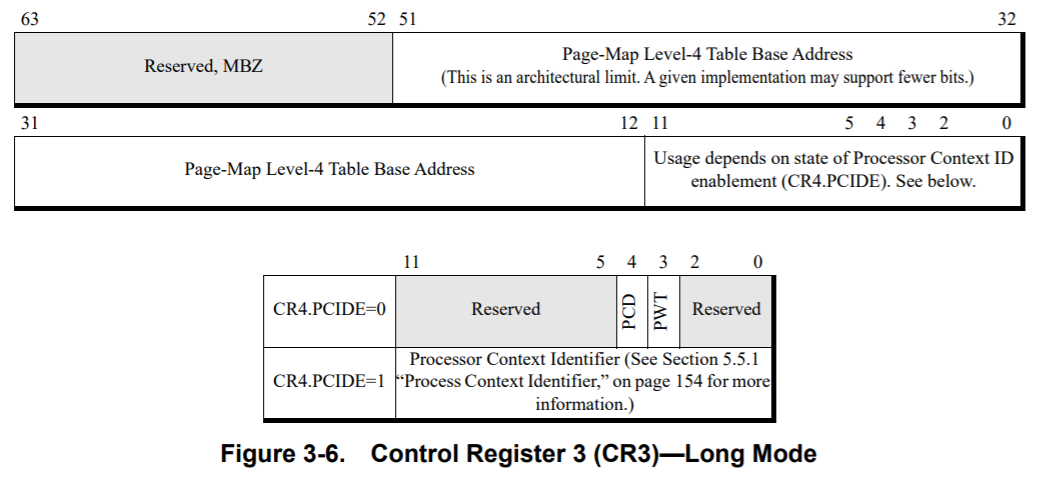

CR3 register contains the base address of the page-directorypointer table. With 4-level paging and 5-level paging, the CR3 register contains the base address of the PML4 table and PML5 table

0 PWT（Page-level Write-Through）
1 PCD（Page-level Cache Disable）
11:2 保留
63:12 Page table base address（PML4 physical address）

可以從 cr3 來找到 Page table 最上層

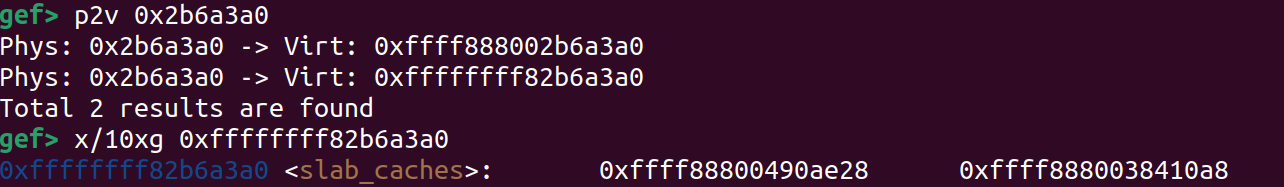

只要把最低 12 bits mask 掉，就是 page table physical address，把他轉為 virtual address 來看比較方便

每一個 Table 為 1 Page (4 KB)
每一個 Entry 為 8 Bytes
因此每一個 Table 含有 512 個 Entries (分別就對應 9 bits, 2^9 = 512)

高四個 page table 找到想找的 page 後
通過最後低位 12 bits
找到該 page 具體位置

就是個先映射到實際 page，在從該 page 找實際位置的轉換方式

cr3 找到第一個頁表的位置後，就可以通過 VA 算出的第一個值，找 offset，以此類推

512**4*0x1000-1 = 0xffffffffffff 就是 48 bits

gdb (2MB page)

目標將

gef> p &slab_caches
$3 = (struct list_head *) 0xffffffff82b6a3a0 <slab_caches>
gef> v2p 0xffffffff82b6a3a0
Virt: 0xffffffff82b6a3a0 -> Phys: 0x2b6a3a0

手動轉成 physical address
這邊不知道他是 2MB 還是 4KB，不過前三張找法是一樣的

Unused (bits 63–48) : 0xffff (65535)
PML4 Index : 0x1ff (511)
PDPT Index : 0x1fe (510)
PD Index : 0x15 (21)

cr3 to PML4

先找 cr3

0x0000000004866000 & ~0xfff = 0x0000000004866000

這樣就找到 PML4 base (PA) = 0x0000000004866000
VA = 0xffff888004866000

PML4 to PDP

PML4，Linux Kernel 的 PGD (Page Global Directory)

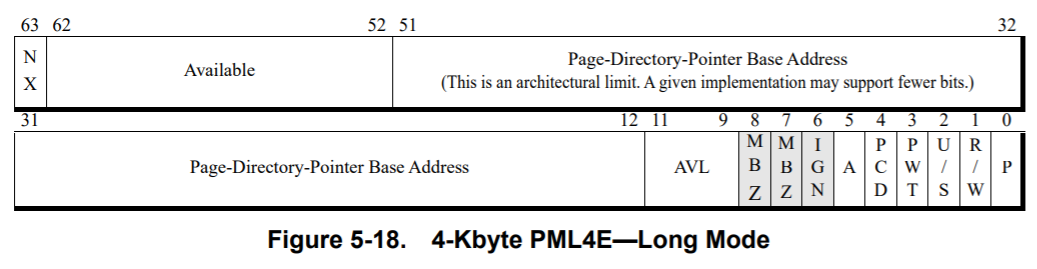

PML4 entry 長這樣，整張 PML4 頁表共有 512 個

高 9 bits 轉 offset，找到對應 PML4E

0xffff888004866000 + 511 * 8 = 0xffff888004866ff8

根據 PML4E 去掉低 12 bits，跟高 1 bits
0x0000000002a33067 & ~0xfff = 0x2a33000

這樣就找到 PDP base (PA) = 0x2a33000
VA = 0xffff888002a33000

PDP 2 PD

PDP， Linux Kernel 的 PUD (Page Upper Directory)
接下來從 PDP 找出 PD base

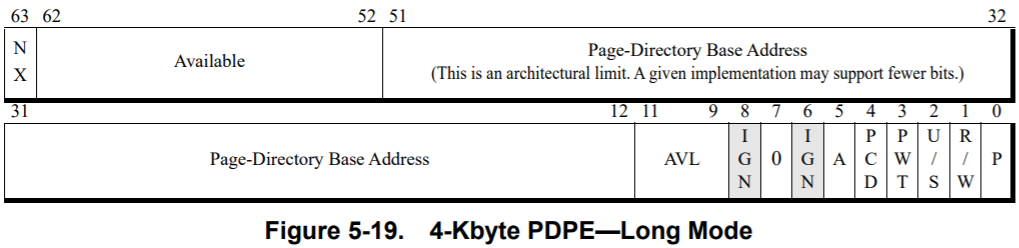

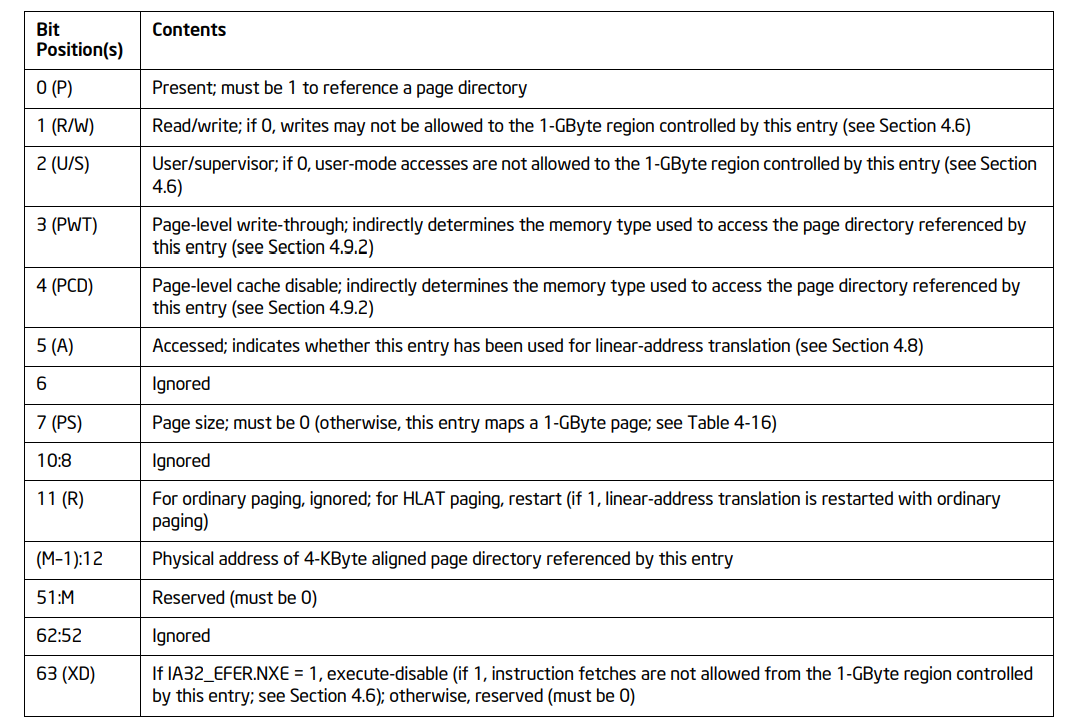

PDPE 長這樣

算 offset 找到
0xffff888002a33000 + 510 * 8 = 0xffff888002a33ff0

根據 PDPE 去掉低 12 bits，跟高 1 bits
0x0000000002a34063 & ~0xfff = 0x2a34000

這樣就找到 PD base (PA) = 0x2a34000
VA = 0xffff888002a34000

PD find any

PD，Linux Kernel 的 PMD (Page Middle Directory)

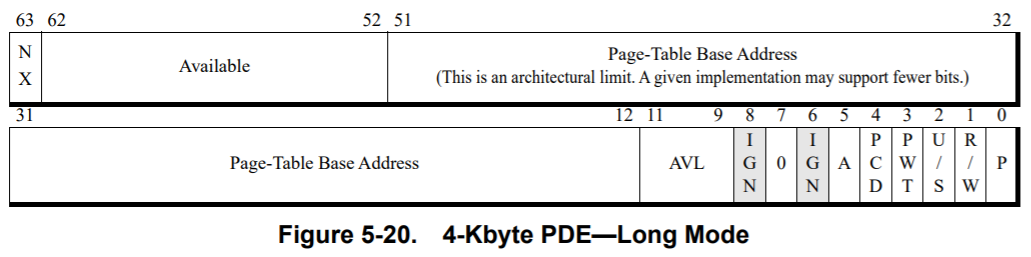

PDE 長這樣

算 offset 找到
0xffff888002a34000 + 0x15 * 8 = 0xffff888002a340a8

找到的 PDE 長這樣
0x8000000002a000e3
0b1000000000000000000000000000000000000010101000000000000011100011

這邊跟先前的不太一樣

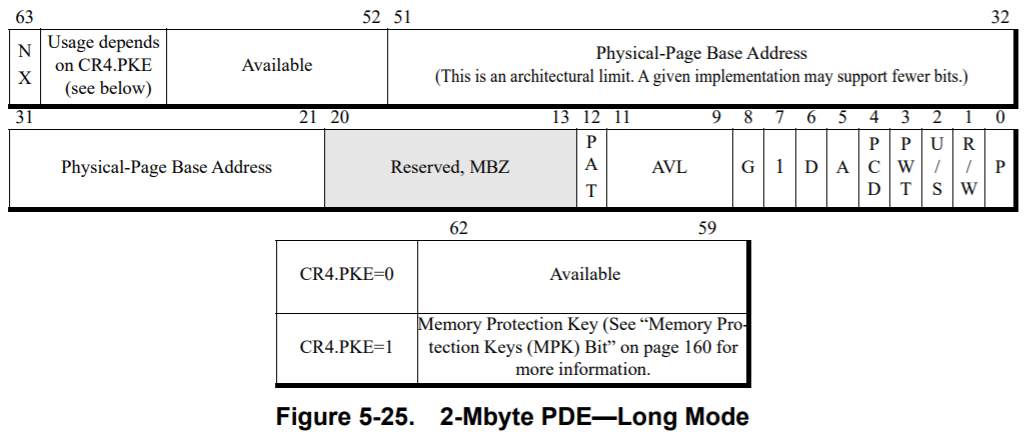

可以關注到這邊的 PDE 有兩種形式
在 2 MB / 4 KB Page Size 的情況結構不同
會根據 PS 來標示是哪種
1 的話是 2 MB
4KB 找到的是 PT base
在 2MB 狀況下沒有 PT，是直接找到該 physical page frame

所以轉換一下
0x0000000002a000e3 & ~0xfffff = 0x2a00000

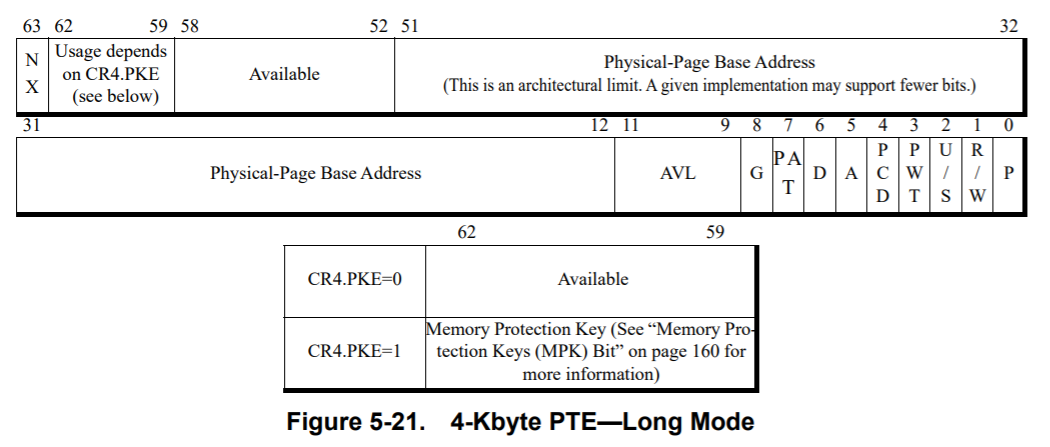

PS: 這邊附上 PT 的 PTE

page frame + offset

所以前面的重新計算一下

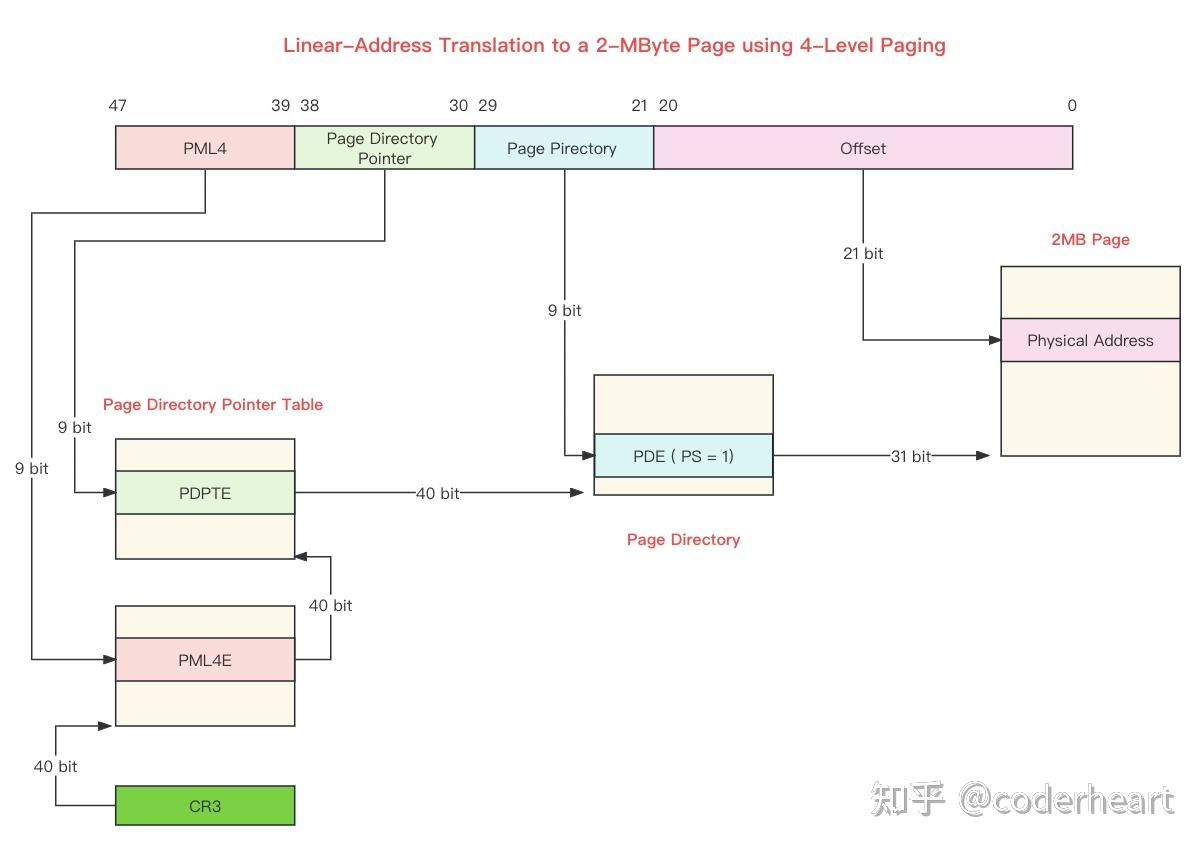

2MB:
Unused (bits 63–48) : 0xffff (65535)
PML4 Index : 0x1ff (511)
PDPT Index : 0x1fe (510)
PD Index : 0x15 (21)
Offset (2MB page) : 0x16a3a0 (1483680)

physical page frame = 0x2a00000
加上 offset 0x16a3a0

0x2a00000 + 0x16a3a0 = 0x2b6a3a0
這樣就找到 physical adress 啦

gdb (4KB page)

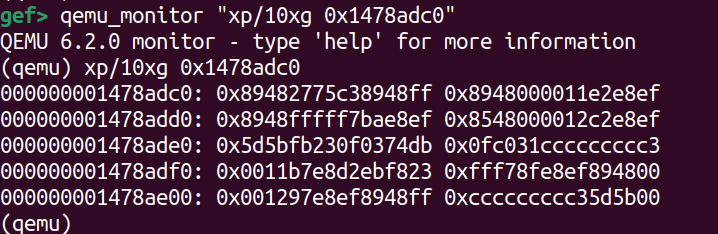

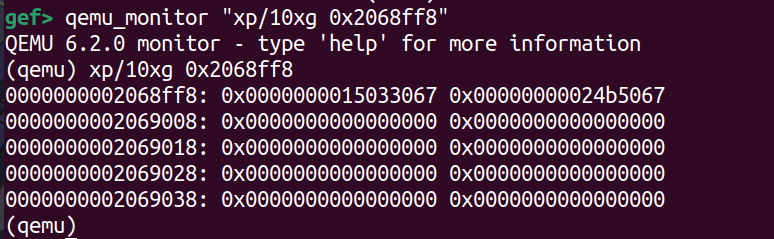

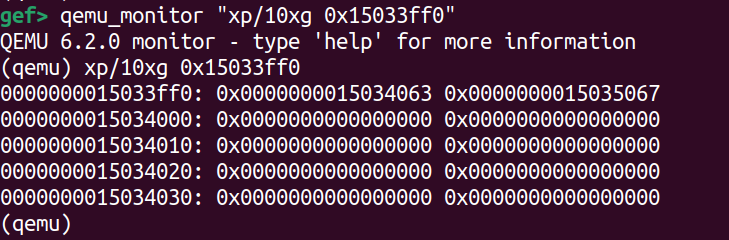

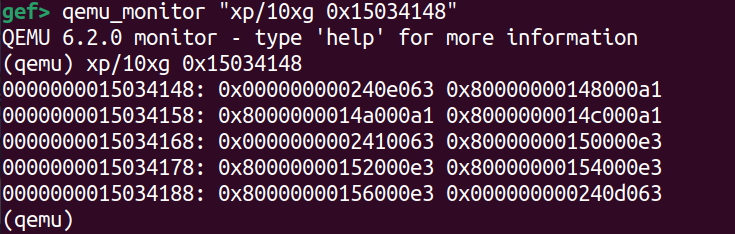

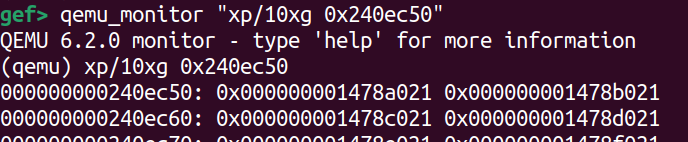

這次把 kaslr 打開來，並搭配 monitor

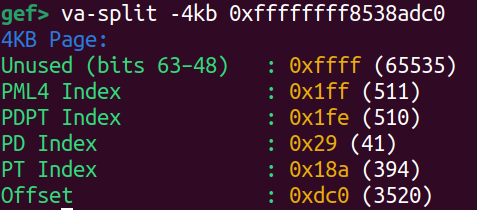

要找 0xffffffff8538adc0

gef> x/6xg 0xffffffff8538adc0
0xffffffff8538adc0:	0x89482775c38948ff	0x8948000011e2e8ef
0xffffffff8538add0:	0x8948fffff7bae8ef	0x8548000012c2e8ef
0xffffffff8538ade0:	0x5d5bfb230f0374db	0x0fc031ccccccccc3
gef> v2p 0xffffffff8538adc0
Virt: 0xffffffff8538adc0 -> Phys: 0x1478adc0
